Güçlü Teknolojinin Sürdürülebilir Omurgası: Yapısal Kablolama ve Network Altyapı Çözümleri

Günümüz iş dünyasında hız, kesintisiz iletişim ve veri güvenliği artık bir lüks değil, iş sürekliliğinin en temel şartıdır. Küçük ölçekli bir ofisten, binlerce çalışanı olan devasa bir endüstriyel tesise kadar tüm kurumların teknolojik omurgasını tek bir unsur ayakta tutar: Doğru tasarlanmış bir altyapı.

Provis Bilişim Hizmetleri olarak; veri, ses, görüntü ve güvenlik sinyallerini en yüksek verimlilikle taşımak adına uluslararası standartlara uygun, geleceğe hazır ve sürdürülebilir Yapısal Kablolama Çözümleri sunuyoruz.

 Peki Yapısal Kablolama Nedir? Doğru Bilinen Yanlışlar!

Sektörde en sık yapılan hata, Network (Ağ) Kablolaması ile Yapısal Kablolama kavramlarını birbiriyle karıştırmaktır.

• Network Kablolaması (Geleneksel Bağlantı): Belirli standartlara bağlı kalmadan, sadece anlık ihtiyacı çözmek üzere A noktasındaki cihazı B noktasına bağlayan, plansız ve bağımsız hatlardır.

• Yapısal Kablolama (Mühendislik Altyapısı): Veri, ses, IP telefon, CCTV kamera, geçiş kontrolü ve IoT gibi tüm zayıf akım sistemlerinin tek bir entegre omurga üzerinden çalışmasını sağlayan; tasarımı, montajı ve mimarisi ANSI/TIA-568 ve ISO/IEC 11801 uluslararası standartlarıyla belirlenmiş bütünsel bir telekomünikasyon altyapısıdır.

Kritik İstatistik: Kurumsal network problemlerinin %80'inin temelinde, hatalı tasarlanmış ve amatörce uygulanmış kablolama sistemleri yatmaktadır. Oysa kablolama altyapısı, toplam teknoloji yatırımınızın yalnızca %20'sini oluşturur.

Uluslararası Yapısal Kablolama Standartları ve Normlar?

Projelerimizde tesadüflere veya anlık çözümlere yer vermiyoruz. Provis Bilişim olarak hayata geçirdiğimiz tüm altyapı projelerini, hem Türkiye'de hem de dünya genelinde kabul görmüş üç temel uluslararası standart üzerine inşa ediyoruz.

Doğru tasarlanmış bir ağ altyapısının temelini oluşturan bu küresel normlar, sisteminizin uzun ömürlü olmasını ve yüksek bant genişliğinde kayıpsız çalışmasını garanti eder:

1. ANSI/TIA/EIA-568: Kuzey Amerika ve Küresel Altyapı Standardı

Kuzey Amerika kökenli olan bu standart, dünya genelinde ticari binalardaki telekomünikasyon kablolama sistemlerinin ana rehberidir. Ağ sistemlerinde sıkça duyduğumuz Cat6, Cat6A, Cat7 gibi bakır kablo kategorileri, performans limitleri, uç sonlandırma ve Fluke test prosedürleri tamamen bu standardın yönergelerine göre tanımlanır. Altyapınızın küresel ölçekte kabul görmesi için bu standarda tam uyum şarttır.

2. ISO/IEC 11801: Uluslararası Kablolama Sınıfları ve Sinerji

Dünya çapında bilgi teknolojileri altyapılarını standardize eden en kapsamlı küresel normdur. Kabloların ve bağlantı elemanlarının performanslarını "Sınıf" (Class D, E, EA, F, FA, I, II) bazında belirler ve kategorilerle eşleştirir. Örneğin, gigabit hızları destekleyen bir altyapının hangi frekansta ve frekans aralığında (Mhz) çalışması gerektiği ISO/IEC 11801 ile güvence altına alınır.

3. EN 50173: Avrupa Standartları ve CPR Yangın Güvenliği

Avrupa Birliği ve Türkiye'deki yerel yönetmeliklerle tam uyumlu çalışan bölgesel standarttır. EN 50173, altyapının veri iletim performansını düzenlerken aynı zamanda hayati bir konuyu da kapsar: CPR (Yapı Malzemeleri Yönetmeliği) yangın güvenliği sınıfları. Özellikle kamu binaları, fabrikalar ve veri merkezlerinde kullanılan kabloların yangın anındaki duman ve zehirli gaz salınım limitleri bu standart çerçevesinde zorunlu tutulur.

Provis Bilişim Güvencesi: Mühendislik standartlarına (TIA, ISO, EN) tam uyumlu olarak anahtar teslim kurduğumuz altyapı sistemleri, projenizde yer alan donanımlardan bağımsız olarak 15, 20 ve 25 yıla varan üretici performans garantisi (sertifikasyonu) kazanır. İşletmenizi geleceğin veri hızlarına güvenle taşımak için standartlara uygun çözümler üretiyoruz

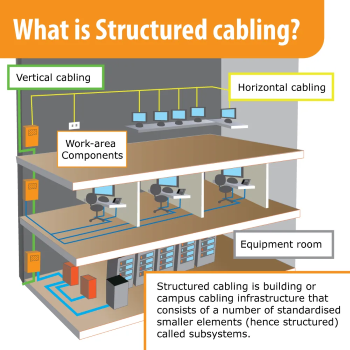

Yapısal Kablolamanın 6 Ana Alt Sistemi (Mimarisi)

Uluslararası IT altyapı kılavuzlarına (ANSI/TIA ve ISO/IEC) göre profesyonel bir yapısal kablolama, plansız kablo çekimlerinin aksine 6 hiyerarşik alt sistemden oluşur. Provis Bilişim olarak projelerimizi bu mimari standarda göre tasarlayarak karmaşayı önlüyor ve maksimum veri hızını garanti ediyoruz:

• 1. Entrance Facilities (Bina Girişi): Türk Telekom veya diğer dış servis sağlayıcı hatlarının binaya güvenle giriş yaptığı ilk kabul noktasıdır.

• 2. Equipment Rooms (Sistem Odası): Ağın beyni olan; ana sunucu (server), firewall, UPS ve anahtarların (switch) toplandığı merkezi odadır.

• 3. Backbone Cabling (Omurga Kablolama): Katlar veya binalar arasında yüksek bant genişliği taşıyan, genellikle dikey çekilen fiber optik ya da kalın bakır bağlantılardır.

• 4. Telecommunications Rooms (Kat Dağıtım Odaları): Katlardaki yerel network ağını yöneten, patch panellerin ve lokal rack kabinetlerin bulunduğu dağıtım merkezleridir.

• 5. Horizontal Cabling (Yatay Kablolama): Kat dağıtım kabininden çıkıp ofis içindeki masa ve duvarlarda yer alan data prizlerine kadar uzanan yatay kablo (Cat6/Cat6A) hatlarıdır.

• 6. Work Area (Çalışma Alanı): Duvardaki veya masadaki data prizinden bilgisayar, IP telefon, wireless AP veya IP kameralara uzanan son kullanıcı patch kablo hattıdır.

Neden Önemli? Bu 6 aşamalı hiyerarşik yapı sayesinde işletmeniz büyürken altyapıyı bozmanıza gerek kalmaz. Herhangi bir arıza durumunda, sorunun hangi alt sistemde olduğu etiketleme kodları sayesinde dakikalar içinde tespit edilir ve iş sürekliliğiniz asla kesintiye uğrama

Provis Bilişim ile Adım Adım Kusursuz Altyapı Aşamaları

Projelerimizde tesadüflere yer bırakmıyor, her adımı mühendislik disiplini ve uzman kadromuzla planlıyoruz:

1. Keşif ve Saha Ziyareti (Doğru Planlama)

Müşteri sahasında fiziksel mekan analiz edilerek metraj, güzergah durumları, kablo toplama merkezleri ve kat dağıtım kabinleri belirlenir. Gelecekte büyüme kapasitesi hesaba katılarak net bir malzeme ve işçilik maliyet tablosu (sağlıklı fiyat teklifi) çıkartılır.

2. Kablo Kanal Altyapı İşlemleri

Çalışma ortamının ihtiyacına göre PVC kablo kanalları, döşeme altı kapalı metal tavalar, yüksek zemin metal tavalar, EMT boru veya halojen-free (HF) spiraller ile kabloların güvenle geçeceği korunaklı güzergahlar oluşturulur.

3. Profesyonel Kablo Çekimi

Sistem mimarisine uygun olarak Cat6, Cat6A, Cat7 bakır data kabloları veya yüksek bant genişliği sağlayan tekli/çoklu modlu (Single-mode/Multi-mode) fiber optik kablolar merkez ile uç noktalar arasına titizlikle serilir.

4. Sonlandırma ve Terminasyon İşlemleri

Çekilen kablolar, merkez tarafında patch panellere numaralandırılarak çakılır (Keystone Jack montajı). Kullanıcı tarafında ise masa veya duvardaki uygun prizlerde sonlandırılarak test aşamasına hazır hale getirilir.

5. Fluke Testi, Etiketleme ve Sertifikalandırma

İşimizin olmazsa olmazı, profesyonel Fluke test cihazları ile uçtan uca performans ölçümüdür. Bağlantı kalitesi, veri kayıpları ve hız kapasitesi 1 Gbps - 10Gbps - 40Gbps test edilerek raporlanır. Bu süreç, üretici firmalardan 15, 20 veya 25 yıllık Ürün Performans Garantisi (Sertifikası) alabilmeniz için yasal zemini oluşturur.

 Yapısal Kablolamanın İşletmenize Sağladığı Avantajlar

• Esneklik ve Kolay Yönetim: Herhangi bir personelin veya departmanın yerini değiştirmek, prize takılan patch kabloyu panelde yönlendirmek kadar basittir. Uzman çalıştırma ihtiyacını ortadan kaldırır.

• Hızlı Arıza Tespiti: Etiketlenmiş ve projelendirilmiş sistem sayesinde bir port arızalandığında sorun saatler değil, dakikalar içinde çözülür; iş sürekliliğiniz kesintiye uğramaz.

• Maksimum PoE Performansı: Provis Bilişim olarak projelerimizde %100 bakır kablo kullanıyoruz. Isınma ve voltaj düşüşü yaratan kalitesiz CCA (Bakır Kaplı Alüminyum) kablolardan uzak durarak IP telefon, IP kamera ve Wi-Fi erişim noktalarınızın (AP) port arızası yaşamadan, güvenle beslenmesini sağlıyoruz.

• Temiz ve Düzenli Görüntü: Karmaşık kablo yığınlarından arınmış, rack kabinetler içinde düzgünce organize edilmiş, estetik bir sistem odasına kavuşursunuz.

 Sektöre Özel Endüstriyel ve Ticari Uygulama Alanlarımız

Her sektörün dinamiklerini analiz ediyor, mimari yapıya en uygun anahtar teslim projeleri üretiyoruz:

• Ticari Yapılar: Kurumsal Ofisler, Plaza ve Finans Kuruluşları, Oteller, Alışveriş Merkezleri, Hastaneler, Üniversite Kampüsleri, Veri ve Çağrı Merkezleri.

• Endüstriyel Alanlar: Fabrikalar ve Ağır Sanayi Tesisleri, Lojistik ve Depolama Merkezleri, Enerji Santralleri, Ar-Ge Merkezleri, İlaç ve Gıda Üretim Tesisleri marina ve limanlar.

 Teknolojiye Sağlam Bir Zeminden Başlayın!

Doğru işçilik, markalı ve kaliteli ürün kullanımı kadar değerlidir. En kaliteli kablo bile kötü bir işçilikle performans kaybettirir. Provis Bilişim Hizmetleri; LAN/WAN network kurulumu, firewall ve sunucu entegrasyonu, fiber optik sonlandırma (Füzyon/Splice) ve yapısal kablolama alanında uçtan uca çözüm ortağınızdır.

Zamanla kendini fazlasıyla amorti edecek, işletmenizin geleceğini garanti altına alacak profesyonel bir altyapı yatırımı için hemen bizimle iletişime geçin.
